LLDP（Link Layer Discovery Protocol，链路层发现协议）提供了一种标准的链路层发现方式，可以将本端设备的的主要能力、管理地址、设备标识、接口标识等信息组织成不同的TLV（Type/Length/Value），并封装在LLDPDU（Link Layer Discovery Protocol Data Unit，链路层发现协议数据单元）中发布给与自己直连的邻居，邻居收到这些信息后将其以标准MIB（Management Information Base，管理信息库）的形式保存起来，以供网络管理系统查询及判断链路的通信状况。
报文格式
封装有LLDPDU的报文称为LLDP报文，其封装格式有两种：Ethernet II和SNAP（Subnetwork Access Protocol，子网访问协议）。
图1 Ethernet II格式封装的LLDP报文
- Destination MAC address：目的MAC地址，为固定的组播MAC地址0x0180-C200-000E。
- Source MAC address：源MAC地址，为端口MAC地址或设备桥MAC地址（如果有端口地址则使用端口MAC地址，否则使用设备桥MAC地址）。
- Type：报文类型，为0x88CC。
- Data：数据，为LLDPDU。
- FCS：帧检验序列。
图2 SNAP格式封装的LLDP报文
- Destination MAC address：目的MAC地址，为固定的组播MAC地址0x0180-C200-000E。
- Source MAC address：源MAC地址，为端口MAC地址或设备桥MAC地址（如果有端口地址则使用端口MAC地址，否则使用设备桥MAC地址）。
- Type：报文类型，为0xAAAA-0300-0000-88CC。
- Data：数据，为LLDPDU。
- FCS：帧检验序列。
LLDPDU就是封装在LLDP报文数据部分的数据单元。在组成LLDPDU之前，设备先将本地信息封装成TLV格式，再由若干个TLV组合成一个LLDPDU封装在LLDP报文的数据部分进行传送。
图3 LLDPDU格式
每个LLDPDU最多可携带28种TLV，其中深蓝色的Chasis ID TLV、Port ID TLV、TTL TLV和End TLV这四种是必须携带的，其余的TLV则为可选携带。
| TLV名称 | 说明 | 是否必须发布 |
|---|---|---|
| End of LLDPDU | 标识LLDPDU结束 | 是 |
| Chassis ID | 发送设备的桥MAC地址 | 是 |
| Port ID | 标识LLDPDU发送端的端口。当设备不发送MED TLV时，内容为端口名称；当设备发送MED TLV时，内容为端口的MAC地址，没有端口MAC时使用桥MAC | 是 |
| Time To Live | 本设备信息在邻居设备上的存活时间 | 是 |
| Port Description | 以太网端口的描述字符串 | 否 |
| System Name | 设备的名称 | 否 |
| System Description | 系统描述 | 否 |
| System Capabilities | 系统的主要功能以及已使能的功能项 | 否 |
| Management Address | 管理地址，以及对应的接口号和OID（Object Identifier，对象标识） | 否 |
| TLV名称 | 说明 |
|---|---|
| Port VLAN ID | 端口的VLAN ID |
| Port And Protocol VLAN ID | 端口的协议VLAN ID |
| VLAN Name | 端口VLAN的名称 |
| Protocol Identity | 端口支持的协议类型 |
| TLV名称 | 说明 |
|---|---|
| MAC/PHY Configuration/Status | 端口的速率和双工状态、是否支持端口速率自动协商、是否已使能自动协商功能以及当前的速率和双工状态 |
| Power Via MDI | 端口的供电能力 |
| Link Aggregation | 端口是否支持链路聚合以及是否已使能链路聚合 |
| Maximum Frame Size | 端口支持的最大帧长度，取端口配置的MTU（Max Transmission Unit，最大传输单元） |
| TLV名称 | 说明 |
|---|---|
| LLDP-MED Capabilities | 当前设备的MED设备类型以及在LLDPDU中可封装的LLDP-MED TLV类型 |
| Network Policy | 端口的VLAN ID、支持的应用（如语音和视频）、应用优先级以及使用策略等 |
| Extended Power-via-MDI | 当前设备的供电能力 |
| Hardware Revision | MED设备的硬件版本 |
| Firmware Revision | MED设备的固件版本 |
| Software Revision | MED设备的软件版本 |
| Serial Number | MED设备的序列号 |
| Manufacturer Name | MED设备的制造厂商 |
| Model Name | MED设备的模块名 |
| Asset ID | MED设备的资产标识符，以便目录管理和资产跟踪 |
| Location Identification | 位置标识信息，供其它设备在基于位置的应用中使用 |
LLDP-MED TLV为VoIP（Voice over IP，在IP上传送语音）提供了许多高级的应用，包括基本配置、网络策略配置、地址信息以及目录管理等，满足了语音设备的不同生产厂商在成本有效、易部署、易管理等方面的要求，并解决了在以太网中部署语音设备的问题，为语音设备的生产者、销售者以及使用者提供了便利。

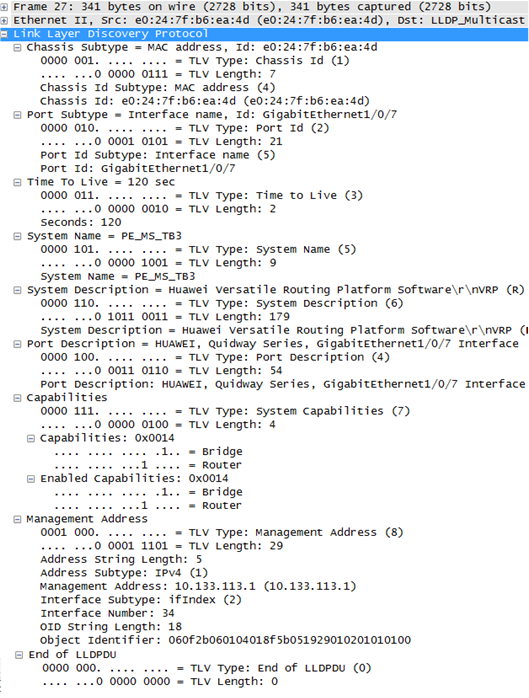

报文示例
参考标准
| 标准 | 描述 |
|---|---|
| IEEE 802.1AB | IEEE Standard for Local and Metropolitan Area Networks: Station and Media Access Control Connectivity Discovery |
